PANISSE (Plateforme d’Analyse du Niveau d’Isolation in-Situ de bâtiments par Suivi Energétique)

Responsables : Laurent Ibos et Vincent Feuillet (CERTES) et Jean-Pierre Monchau (THEMACS Ingénierie)
Localisation : Villemomble (93)
Laboratoire hébergeur principal : CERTES / Equipe THEMACS
Autres laboratoires concernés : IFSTTAR / CoSys
Année de lancement : 2012

Descriptif

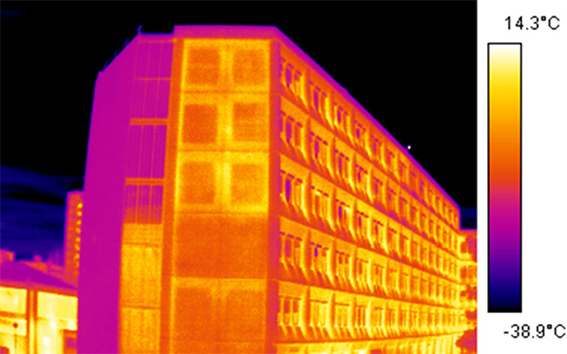

La plateforme est un immeuble d’habitation en copropriété sur deux niveaux à structure en béton cellulaire isolé, construit dans les années 1960 et isolé par l’extérieur en juillet 2011. A cette occasion, un ensemble de capteurs de température a été installé dans les parois et complété par des capteurs météo et des capteurs placés à l’intérieur du bâtiment. L’instrumentation délivre des données en permanence avec un pas de temps de 15 secondes. Des observations ponctuelles (de quelques heures à un mois) par caméra thermique complètent ces observations. Le bâtiment est habité.

L’objectif est de disposer de données expérimentales utiles pour :
- la mise au point de méthodes de contrôle in-situ de l’isolation de bâtiment et du suivi à long terme de son évolution,
- l’amélioration des méthodes de correction d’images thermiques de façades de bâtiments, le test de modèles de transfert de chaleur, et le calcul de bilans énergétiques sur un bâtiment.

Instruments concernés
Ensemble de capteurs et instrumentation associée : station météo (P, T, HR, vitesse et direction du vent, pluviométrie, flux solaire incident sur parois), sondes de température (en intérieur, en extérieur, en surface extérieure des parois et à l’interface isolant-mur, fluxmètres, caméras thermiques, albédomètre)

Bilan
- Benchmark de méthodes de mesure de la résistance thermique de parois
- Méthodologie de correction des images thermiques acquises lors d'un monitoring
- Système d'acquisition en réseau effectué
- Instrumentation fine (thermocouples + fluxmètres) d'une pièce
- Mise en place d'un site ftp pour stockage automatique et récupération à distance des mesures effectuées

Prospective à partir de 2019
- 2019-2020 : test dispositif de mesure de coefficient d'échange en surface de paroi
- 2020 : test appareil de mesure de la résistance thermique de parois (projet ANR RESBATI)
- 2020 : test méthode de quantification des déperditions thermiques de parois
- 2020-2022 : benchmark de méthodes de mesure de l'isolation de parois de bâtiments (Atelier Mesure de la Performance Energétique des Bâtiments de la Fondation Bâtiment Energie + Projet européen EURAMET/EMPIR)
- Site d'exposition d'isolants aux intempéries (projet soumis)
- Installateur de compteurs d'énergie pour enregistrement des consommations
Prévisions matérielles
Remplacement station météo et PC de mesure (2020), caméra thermique (2021) acquisition et installatin de compteurs d'énergie (2022)

Appartenance à des réseaux nationaux/internationaux
Utilisation de la plateforme dans divers projets : ANR RESBATI, collaboration Saint-Gobain Recherche (thèse CIFRE), atelier MPEB de la FBE, EURAMET/EMPIR
